Назначение:
Абонентский кабель предназначен для прокладки внутри помещений, чердачных помещений, в рубах, коробах, лотках, а так же, допускается протяжка между зданиями и опорами (до 50м для второй климатической зоны). Применяется в FTTx сетях, где требуется минимальные геометрические размеры оболочки, вместе с тем должна обеспечиваться надежная защита волокна от климатических и механических воздействий. Особая скругленная форма кабеля обеспечивает минимальное трение при прокладке кабеля в трубах, лотках и кабель-каналах.
Конструкция:

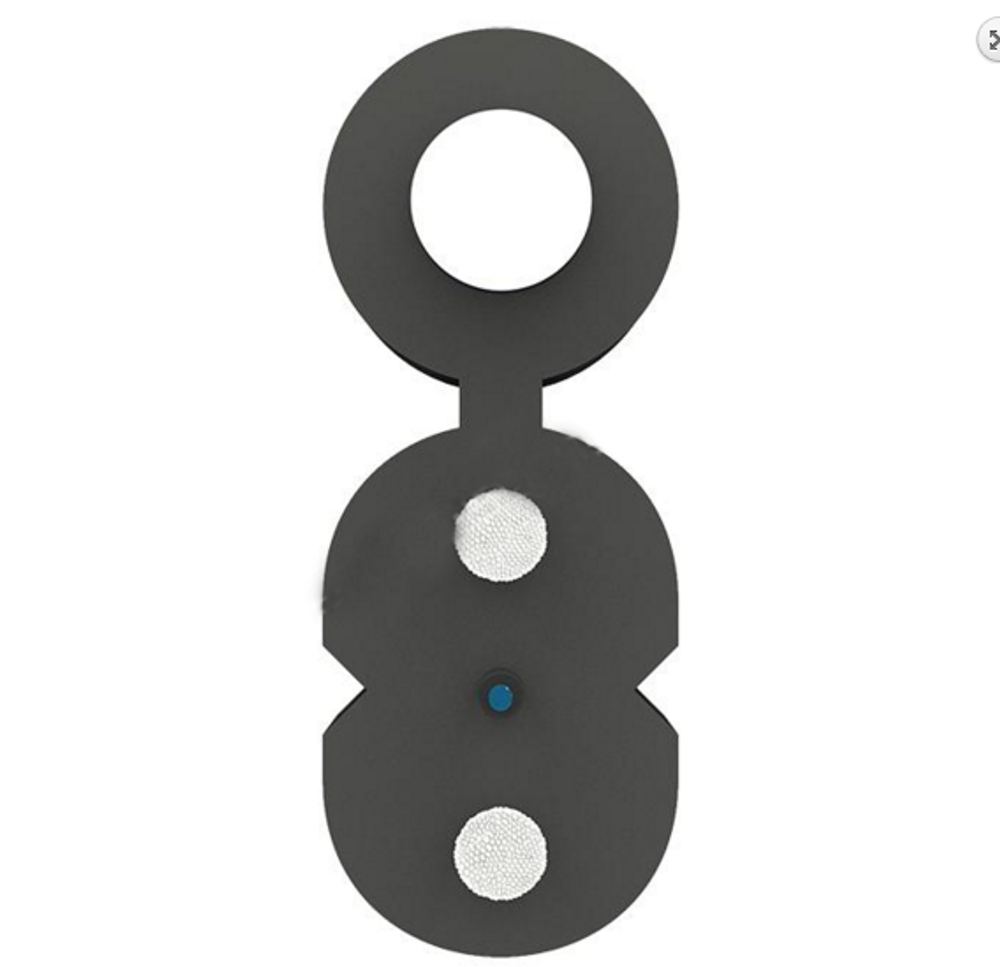

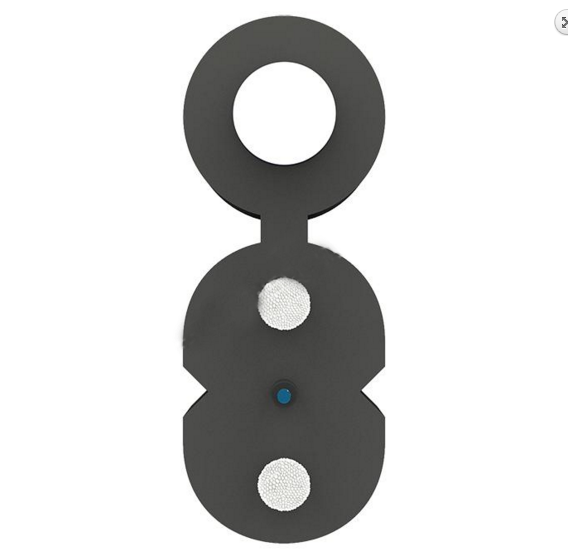

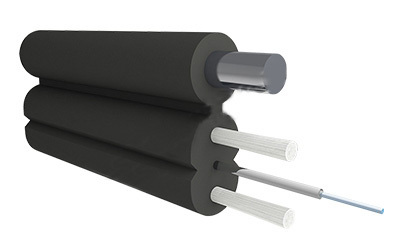

Кабель содержит одно, два, четыре, шесть или восемь оптических волокон, соответствующих рекомендации 657A1 (одномодовое волокно не чувствительное к потерям на изгибе). Наружная оболочка изготовлена из не распространяющего горение безгалогенного низкодымного материала - LSZH (Low Smoke Zero Halogen). Устойчивость к продольным натяжениям кабелю придают стальная проволока диаметром 1.0 мм и два дополнительных FRP прутка диаметром 0,5 мм.
Технические характеристики:
| Количество волокон | 1/2/4 | 6/8 |
| Размеры кабеля, мм | 5,2±0,2 х 2,0±0,2 | 6,2±0,2 х 2,5±0,2 |
| Тип волокна (согласно ITU-T) | 9/125 (657A1) | |
| Цвета волокон | 1 - Прозрачный 2 - Прозрачный, Синий 4 - Синий, Оранжевый, Зеленый, Коричневый | 6 - Синий, Оранжевый, Зеленый, Серый, Белый, Коричневый 8 - Синий, Оранжевый, Зеленый, Серый, Белый, Красный, Черный, Коричневый |
| Материал наружной оболочки | LSZH соответствует стандартам UL1581, ANSI/UL83 | |
| Цвет наружной оболочки | Черный (устойчив к УФ излучению) | |
| Несущий силовой элемент | Стальная проволока | |
| Диаметр силового элемента, мм | 1,0 | |
| Силовой элемент | стеклопруток | |
| Диаметр FRP (стеклопруток),мм | 0,5 | |
| Минимальный радиус изгиба, мм | 120 | |
| Минимальный радиус изгиба без несущего элемента, мм | 15 (при эксплуатации) 30 (при инсталяции) | |
| Типовое затухание, дБ/км | ≦0,4 при 1310 нм ≦0,3 при 1550 нм | |
| Макс. нагрузка при растяжении, Н | 370 (при относительном удлинении волокна 0,25%), 500 (при относительном удлинении волокна 0,33%), 900 (при относительном удлинении волокна 0,60%) | |
| Макс. нагрузка при сжатии, Н/100 мм | 2200 | |
| Масса кабеля, кг/км | ≅17 | ≅ 25 |
| Температура хранения и транспортировки | -40℃～+60℃ | |
| Температура монтажа | 0℃～+60℃ | |
| Температура эксплуатации | -40℃～+60℃ | |
| Размер упаковки, мм | 440х440х330 | 440х440х330 |
Цена указана за 1м. Кабель отгружается на барабанах (отмотка и перемотка не требуется).
