Коаксиальный кабель SAT 703 AVS Electronics (500 м)
Назначение и применение
Коаксиальный кабель SAT-703 AVS Electronics — это профессиональный радиочастотный кабель с волновым сопротивлением 75 Ом, предназначенный для монтажа систем передачи сигналов внутри помещений (indoor). Он является одним из наиболее распространенных решений для:
-
Подключения спутникового (DVB-S2) и кабельного телевидения, включая системы высокой четкости HDTV.
-
Организации систем видеонаблюдения (CCTV) с аналоговыми и AHD/TVI/CVI камерами.
-
Создания распределительных сетей эфирного цифрового телевидения (DVB-T2) в жилых и коммерческих объектах.
-
Передачи сигналов в частотном диапазоне 5–1000 МГц.
Преимущества продукта
-
Высокое качество передачи сигнала: Центральный проводник изготовлен из чистой меди (Cu), что обеспечивает отличную проводимость и минимальные потери сигнала на частотах до 1000 МГц. Кабель эффективно передает высокочастотный, среднечастотный и низкочастотный сигнал без искажений и «снега» на экране.
-

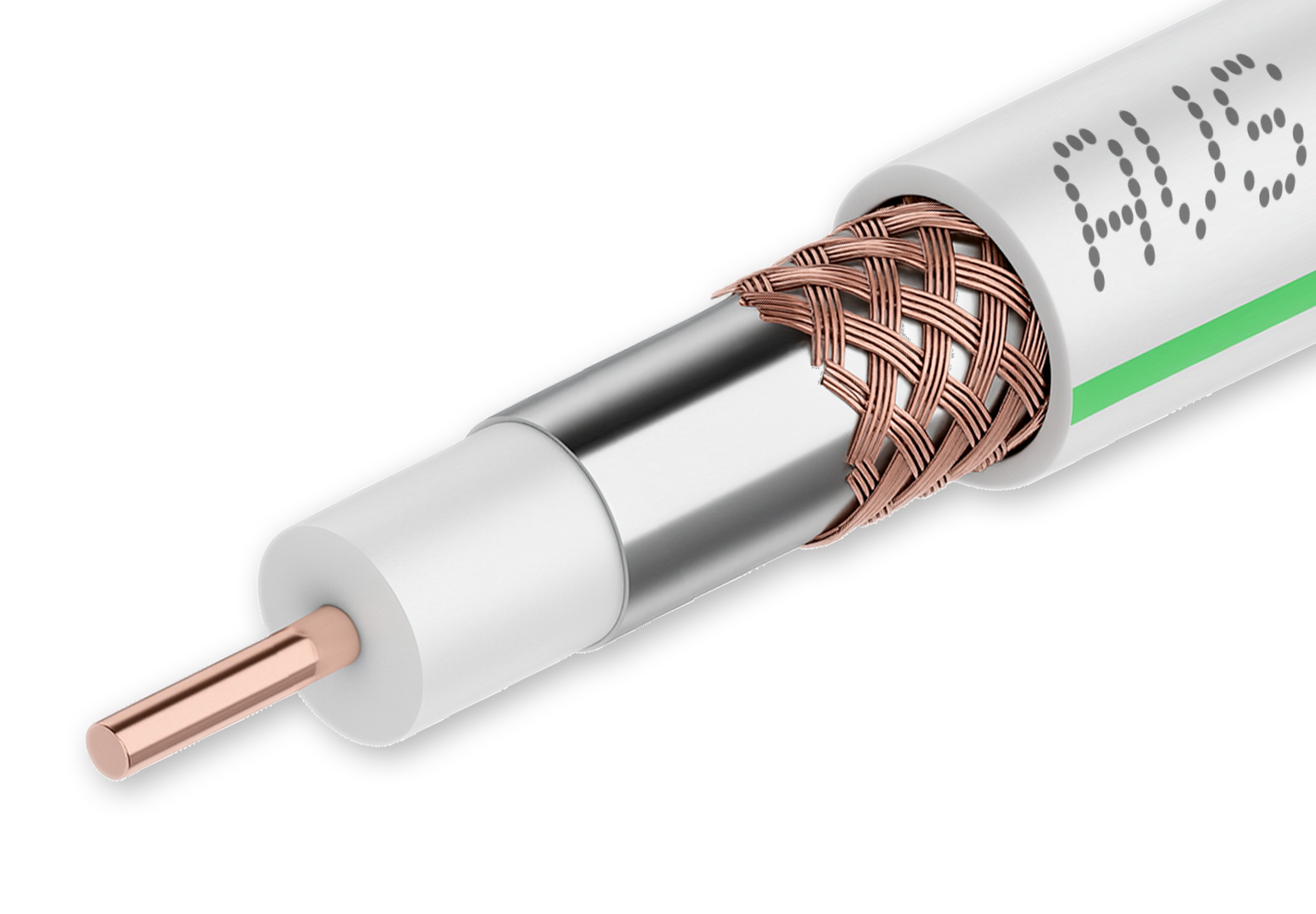

Надежная защита от помех: Двойное экранирование, состоящее из алюминиевой фольги и плотной медной оплетки, эффективно подавляет внешние электромагнитные наводки. Это гарантирует стабильное качество сигнала даже в условиях сложной электромагнитной обстановки.
-
Прочная и долговечная конструкция: Внешняя оболочка из негорючего ПВХ (PVC) белого цвета надежно защищает кабель от механических повреждений, пыли и влаги.
-
Удобство монтажа: Кабель обладает оптимальной гибкостью для прокладки в кабель-каналах, за фальшпотолками и внутри стен.
Как правильно прокладывать коаксиальный кабель
Соблюдение простых правил монтажа гарантирует максимальную передачу сигнала и долговечность линии:
- Радиус изгиба. Не перегибайте кабель под острым углом. Минимальный радиус — ≥5 внешних диаметров (~34 мм). Резкие заломы деформируют диэлектрик и нарушают волновое сопротивление 75 Ом.
- Удаление от силовых линий. Не прокладывайте параллельно проводам 220В ближе 20–30 см. При пересечении располагайте линии строго под углом 90° для минимизации электромагнитных наводок.
- Фиксация. Используйте пластиковые клипсы, дюбель-скобы или кабель-каналы. Не затягивайте стяжки туго — это сдавливает экран и ухудшает защиту от помех.
- Разделка и монтаж. Снимайте изоляцию стриппером для RG-6. Аккуратно отогните оплётку назад, не повредив фольгу. Вставьте центральную жилу в F-разъём до упора, убедитесь, что оплётка не касается жилы, и плотно закрутите резьбу.
- Финальная проверка. После сборки подключите кабель к ТВ или ресиверу. Убедитесь в стабильном уровне сигнала и отсутствии артефактов изображения перед окончательным закреплением трассы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип кабеля | Коаксиальный SAT-703 (75 Ом) |
| Волновое сопротивление | 75 Ом |
| Материал центрального проводника | Медь (Cu), одножильный (solid) |
| Материал диэлектрика | Вспененный полиэтилен |
| 1-й экран | Алюминиевая фольга, 100% перекрытие |
| Материал внешней оболочки | ПВХ (PVC) |
| Цвет оболочки | Белый |
| Длина кабеля | 500 метров |
| Температура эксплуатации | От -40°C до +60°C |
| Назначение | Внутренняя прокладка (indoor) |
Цена. Купить оптом. Производство на заказ.
Мы являемся производителем патч-кордов, что позволяет нам предлагать выгодные цены как для розничных покупок, так и для масштабных оптовых поставок.
-
Розничная цена: Уточняйте у менеджеров.
-
Оптовая цена: предоставляются персональные скидки в зависимости от объема партии. Работаем с монтажными и торговыми организациями.
-
Производство на заказ: На этом продукте наши возможности не заканчиваются. Мы изготавливаем патч-корды любых длин и цветов под ваши индивидуальные требования. Если вам нужны нестандартные размеры, другие типы кабелей или специфическая маркировка, свяжитесь с нашим отделом продаж.
