Коаксиальный кабель SAT-703 E (10 м)
Назначение и применение
Коаксиальный кабель SAT-703E — это профессиональный радиочастотный кабель с волновым сопротивлением 75 Ом, разработанный для передачи высокочастотных сигналов в системах связи и видеонаблюдения. Он является надежным решением для:
-
Подключения спутникового телевидения (DVB-S2), эфирного цифрового (DVB-T2) и кабельного телевидения, включая системы высокой четкости HDTV .
-
Организации систем видеонаблюдения (CCTV) с аналоговыми и HD-камерами (AHD/TVI/CVI) .
-
Создания распределительных медиасетей в жилых и коммерческих объектах, а также для подключения антенн и ресиверов .
Преимущества продукта
-

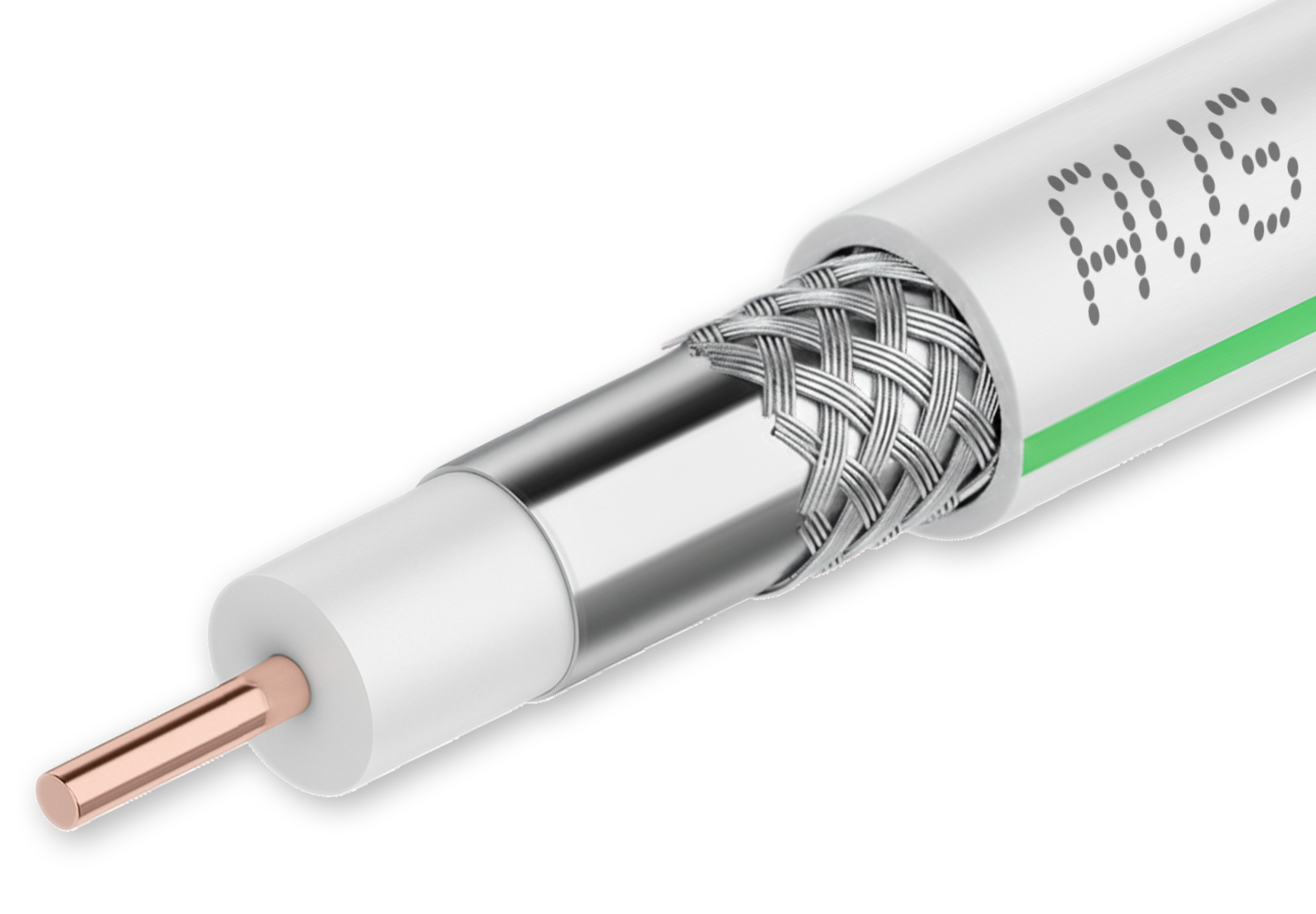

Оптимальное сочетание цены и качества для передачи сигнала: Центральный проводник выполнен из омедненной стали (CCS). Это техническое решение обеспечивает отличный баланс между доступной стоимостью и хорошей проводимостью на высоких частотах благодаря скин-эффекту, при котором ток концентрируется в медном слое.
-
Надежная защита от помех: Кабель имеет усиленное двойное экранирование, состоящее из алюминиевой фольги и плотной оплетки из алюминиевых проволок. Коэффициент экранирования достигает 80%, что эффективно подавляет внешние электромагнитные наводки и обеспечивает чистую передачу сигнала даже в условиях сложной электромагнитной обстановки .
-
Удобство монтажа и идентификации: Внешняя оболочка из морозостойкого ПВХ (PVC) белого цвета с нанесенной зеленой полосой защищает кабель от перегибов, пыли и влаги, а также облегчает его поиск при прокладке в жгутах кабелей . Кабель рассчитан на эксплуатацию в широком диапазоне температур от -10°C до +60°C и предназначен для внутренней прокладки (indoor) .
Как правильно прокладывать коаксиальный кабель
Соблюдение простых правил монтажа гарантирует максимальную передачу сигнала и долговечность линии:
- Радиус изгиба. Не перегибайте кабель под острым углом. Минимальный радиус — ≥5 внешних диаметров (~34 мм). Резкие заломы деформируют диэлектрик и нарушают волновое сопротивление 75 Ом.
- Удаление от силовых линий. Не прокладывайте параллельно проводам 220В ближе 20–30 см. При пересечении располагайте линии строго под углом 90° для минимизации электромагнитных наводок.
- Фиксация. Используйте пластиковые клипсы, дюбель-скобы или кабель-каналы. Не затягивайте стяжки туго — это сдавливает экран и ухудшает защиту от помех.
- Разделка и монтаж. Снимайте изоляцию стриппером для RG-6. Аккуратно отогните оплётку назад, не повредив фольгу. Вставьте центральную жилу в F-разъём до упора, убедитесь, что оплётка не касается жилы, и плотно закрутите резьбу.
- Финальная проверка. После сборки подключите кабель к ТВ или ресиверу. Убедитесь в стабильном уровне сигнала и отсутствии артефактов изображения перед окончательным закреплением трассы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип кабеля | Коаксиальный SAT-703E, 75 Ом |
| Волновое сопротивление | 75 Ом |
| Материал центрального проводника | Омедненная сталь (CCS) |
| Материал диэлектрика | Вспененный полиэтилен |
| Экранирование | Двойной экран |
| Материал внешней оболочки | ПВХ (PVC) |
| Цвет оболочки | Белый с зеленой полосой |
| Длина кабеля | 10 метров |
| Температура эксплуатации | От -10°C до +60°C |
| Применение | Внутренняя прокладка (indoor) |
| Поддерживаемые приложения | TV, DVB, DVB-S2, DVB-T2, HDTV, CCTV |
Цена. Купить оптом. Производство на заказ.
Мы являемся производителем патч-кордов, что позволяет нам предлагать выгодные цены как для розничных покупок, так и для масштабных оптовых поставок.
-
Розничная цена: Уточняйте у менеджеров.
-
Оптовая цена: предоставляются персональные скидки в зависимости от объема партии. Работаем с монтажными и торговыми организациями.
-
Производство на заказ: На этом продукте наши возможности не заканчиваются. Мы изготавливаем патч-корды любых длин и цветов под ваши индивидуальные требования. Если вам нужны нестандартные размеры, другие типы кабелей или специфическая маркировка, свяжитесь с нашим отделом продаж.
