Коаксиальный кабель SAT-703E AVS Electronics outdoor (упк10м.)

Коаксиальный кабель SAT-703E AVS Electronics outdoor, уличный, (10 м)

Назначение и применение

Коаксиальный кабель SAT-703E  — это специализированная версия популярной модели SAT-703E, адаптированная для наружного монтажа. Он предназначен для построения надежных распределительных сетей в условиях открытого воздуха и является оптимальным решением для:

• Прокладки магистральных и абонентских линий кабельного телевидения (CATV) на улице .

• Организации систем видеонаблюдения (CCTV) на открытых территориях .

• Создания распределительных сетей для спутникового (DVB-S2) и эфирного телевидения вне помещений .

• Передачи высокочастотных сигналов в диапазоне 5–1000 МГц без помех и искажений .

Преимущества продукта

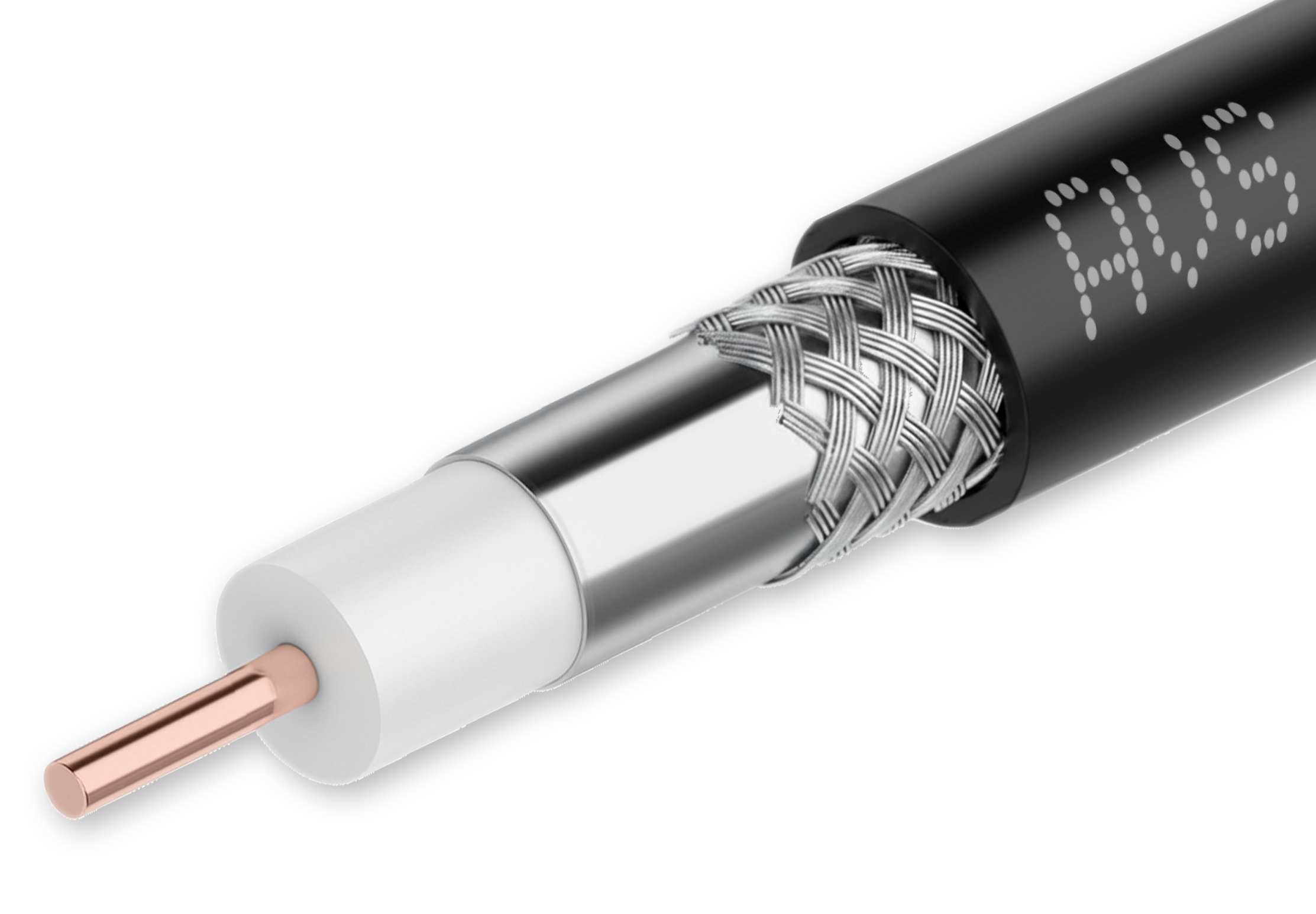

1. Надежная защита для наружного применения: Ключевое отличие этой уличной модификации — внешняя оболочка из светостабилизированного полиэтилена (PE) черного цвета, устойчивого к ультрафиолетовому излучению, осадкам, пыли и перепадам температур . Это гарантирует долговечность кабеля при эксплуатации на открытом воздухе. В отличие от стандартной версии с оболочкой из ПВХ (PVC), предназначенной для внутренней прокладки , уличный вариант сохраняет свои свойства даже при температуре от -50°C до +35°C .

2. Высокое качество передачи сигнала: Центральный проводник выполнен из омедненной стали (CCS), что обеспечивает хорошую проводимость на высоких частотах благодаря скин-эффекту — высокочастотные токи концентрируются в наружном медном слое жилы .

3. Надежная защита от помех: Кабель имеет усиленное двойное экранирование, состоящее из алюминиевой фольги со и плотной оплетки из алюминиевых проволок. Это эффективно подавляет внешние электромагнитные наводки, что критически важно для уличных линий, проходящих вблизи силовых кабелей и других источников помех.

Как правильно прокладывать коаксиальный кабель

Соблюдение простых правил монтажа гарантирует максимальную передачу сигнала и долговечность линии:

1. Радиус изгиба. Не перегибайте кабель под острым углом. Минимальный радиус — ≥5 внешних диаметров (~34 мм). Резкие заломы деформируют диэлектрик и нарушают волновое сопротивление 75 Ом.
2. Удаление от силовых линий. Не прокладывайте параллельно проводам 220В ближе 20–30 см. При пересечении располагайте линии строго под углом 90° для минимизации электромагнитных наводок.
3. Фиксация. Используйте пластиковые клипсы, дюбель-скобы или кабель-каналы. Не затягивайте стяжки туго — это сдавливает экран и ухудшает защиту от помех.
4. Разделка и монтаж. Снимайте изоляцию стриппером для RG-6. Аккуратно отогните оплётку назад, не повредив фольгу. Вставьте центральную жилу в F-разъём до упора, убедитесь, что оплётка не касается жилы, и плотно закрутите резьбу.
5. Финальная проверка. После сборки подключите кабель к ТВ или ресиверу. Убедитесь в стабильном уровне сигнала и отсутствии артефактов изображения перед окончательным закреплением трассы.

Технические характеристики

Цена. Купить оптом. Производство на заказ.

Мы являемся производителем патч-кордов, что позволяет нам предлагать выгодные цены как для розничных покупок, так и для масштабных оптовых поставок.

• Розничная цена: Уточняйте у менеджеров.

• Оптовая цена: предоставляются персональные скидки в зависимости от объема партии. Работаем с монтажными и торговыми организациями.

• Производство на заказ: На этом продукте наши возможности не заканчиваются. Мы изготавливаем патч-корды любых длин и цветов под ваши индивидуальные требования. Если вам нужны нестандартные размеры, другие типы кабелей или специфическая маркировка, свяжитесь с нашим отделом продаж.

Для оформления заказа или получения коммерческого предложени
