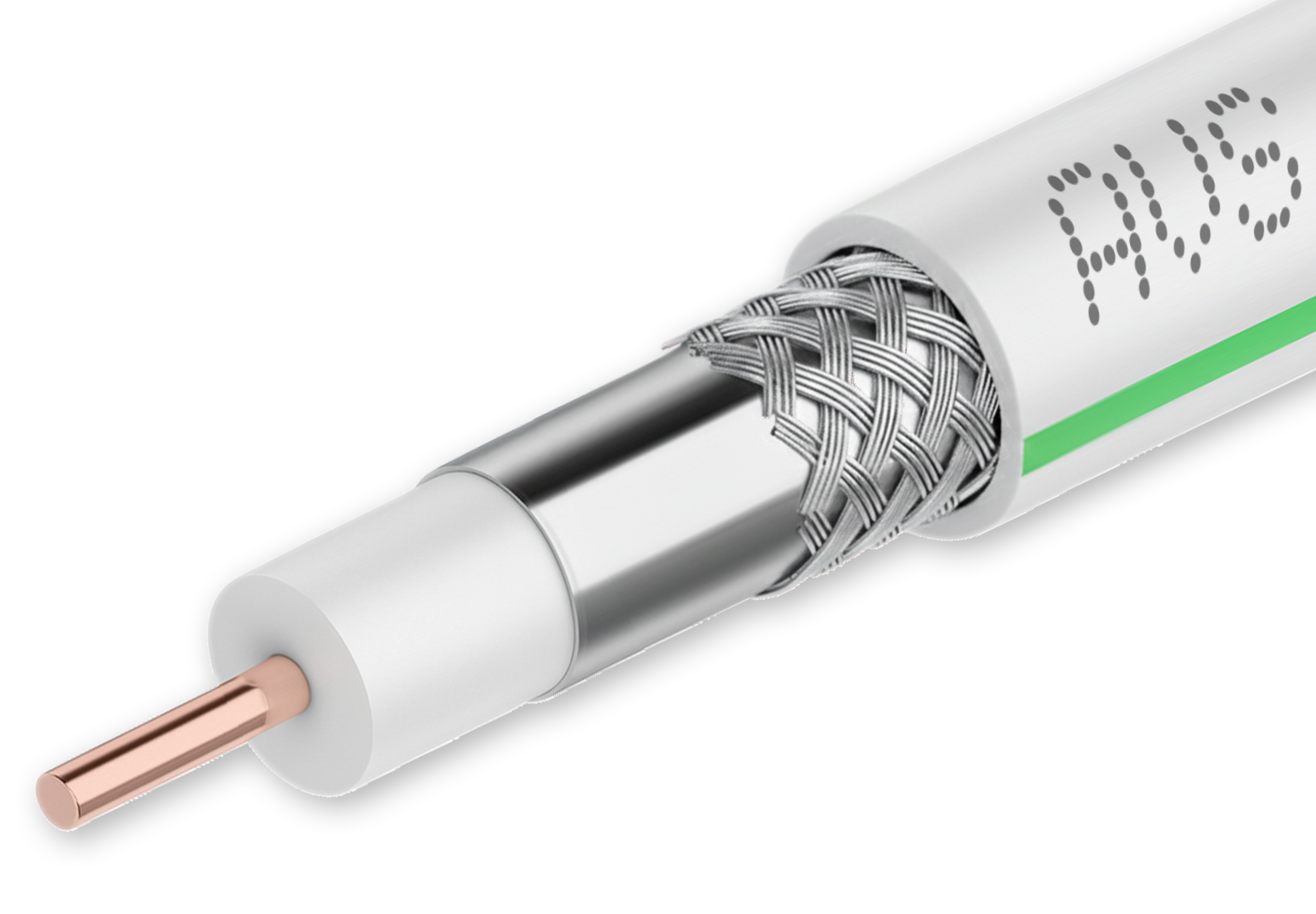

Коаксиальный кабель SAT 703E Plus AVS Electronics (15 м)
Назначение и применение
Коаксиальный кабель SAT 703E Plus AVS Electronics — это усовершенствованный радиочастотный кабель с волновым сопротивлением 75 Ом, разработанный для передачи высокочастотных сигналов в системах связи. Он является надежным решением для:
-
Подключения спутникового (DVB-S2), кабельного и эфирного цифрового телевидения, включая системы высокой четкости HDTV .
-
Организации систем видеонаблюдения (CCTV) с аналоговыми и HD-камерами .
-
Построения абонентских распределительных сетей в жилых и коммерческих объектах .
Преимущества продукта
-
Надежная передача сигнала: Центральный проводник выполнен из омедненной стали (CCS), что обеспечивает хорошую проводимость на высоких частотах благодаря скин-эффекту . Кабель оптимизирован для работы с современными стандартами телевидения и обеспечивает минимальное затухание сигнала .
-
Высокий уровень экранирования: Двойной экран из алюминиевой фольги и плотной оплетки из алюминиевых проволок эффективно подавляет внешние электромагнитные помехи, обеспечивая стабильную и чистую передачу сигнала без искажений .
-
Удобство монтажа и идентификации: Внешняя оболочка из морозостойкого ПВХ белого цвета с нанесенной зеленой полосой облегчает поиск кабеля при прокладке в жгутах и кабель-каналах . Кабель обладает необходимой гибкостью для монтажа в различных условиях .
-
Универсальность и долговечность: Кабель рассчитан на эксплуатацию в широком диапазоне температур (от -10°C до +50°C), что позволяет использовать его как внутри помещений, так и на улице . Негорючая оболочка обеспечивает безопасную эксплуатацию .
Как правильно прокладывать коаксиальный кабель
Соблюдение простых правил монтажа гарантирует максимальную передачу сигнала и долговечность линии:
- Радиус изгиба. Не перегибайте кабель под острым углом. Минимальный радиус — ≥5 внешних диаметров (~34 мм). Резкие заломы деформируют диэлектрик и нарушают волновое сопротивление 75 Ом.
- Удаление от силовых линий. Не прокладывайте параллельно проводам 220В ближе 20–30 см. При пересечении располагайте линии строго под углом 90° для минимизации электромагнитных наводок.
- Фиксация. Используйте пластиковые клипсы, дюбель-скобы или кабель-каналы. Не затягивайте стяжки туго — это сдавливает экран и ухудшает защиту от помех.
- Разделка и монтаж. Снимайте изоляцию стриппером для RG-6. Аккуратно отогните оплётку назад, не повредив фольгу. Вставьте центральную жилу в F-разъём до упора, убедитесь, что оплётка не касается жилы, и плотно закрутите резьбу.
- Финальная проверка. После сборки подключите кабель к ТВ или ресиверу. Убедитесь в стабильном уровне сигнала и отсутствии артефактов изображения перед окончательным закреплением трассы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип кабеля | Коаксиальный SAT-703E Plus (75 Ом) |
| Волновое сопротивление | 75 Ом |
| Материал центрального проводника | Омедненная сталь (CCS) |
| Материал диэлектрика | Вспененный полиэтилен |
| Экранирование | Двойной экран |
| Материал внешней оболочки | ПВХ (PVC), морозостойкий |
| Цвет оболочки | Белый (с зеленой полосой) |
| Длина кабеля | 15 метров |
| Температура эксплуатации | От -10°C до +50°C |
| Применение | Внутренняя и наружная прокладка |
| Поддерживаемые приложения | TV, DVB, DVB-S2, DVB-T2, HDTV |
Цена. Купить оптом. Производство на заказ.
Мы являемся производителем патч-кордов, что позволяет нам предлагать выгодные цены как для розничных покупок, так и для масштабных оптовых поставок.
-
Розничная цена: Уточняйте у менеджеров.
-
Оптовая цена: предоставляются персональные скидки в зависимости от объема партии. Работаем с монтажными и торговыми организациями.
-
Производство на заказ: На этом продукте наши возможности не заканчиваются. Мы изготавливаем патч-корды любых длин и цветов под ваши индивидуальные требования. Если вам нужны нестандартные размеры, другие типы кабелей или специфическая маркировка, свяжитесь с нашим отделом продаж.
