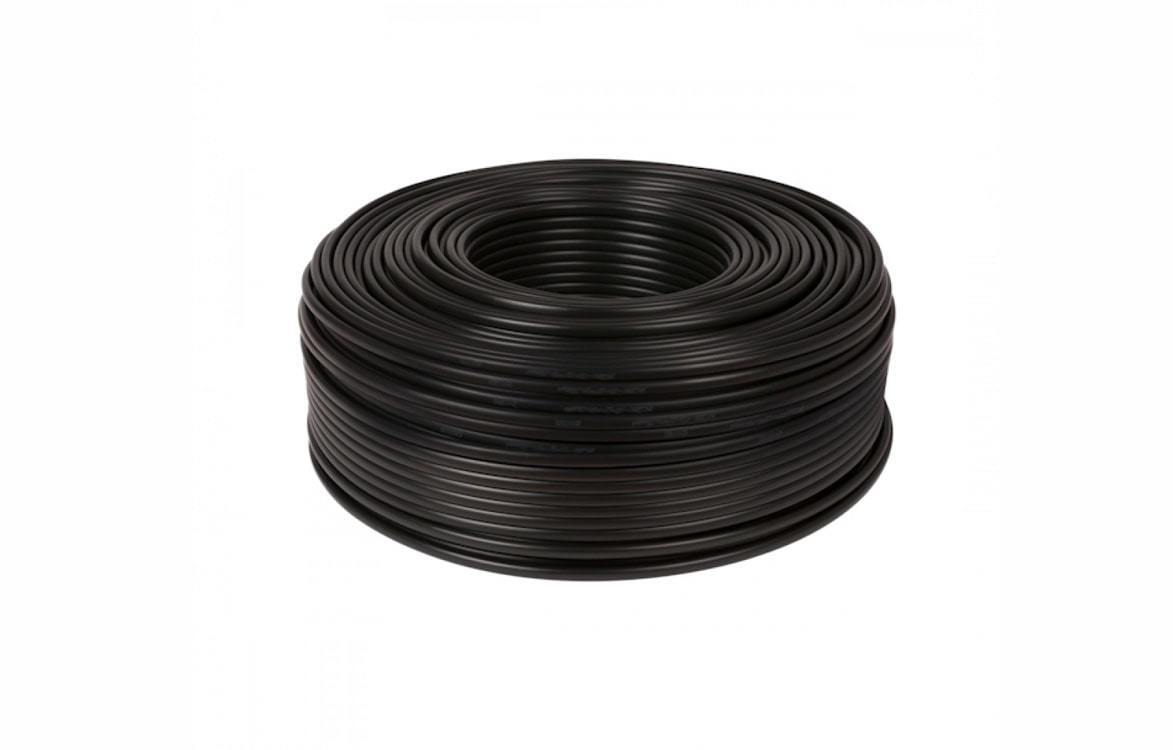

Коаксиальный кабель SAT-703 AVS Electronics outdoor (100m)

Назначение и применение

Коаксиальный кабель SAT-703 — это специализированная версия популярной модели SAT-703, адаптированная для наружного монтажа. Он предназначен для построения надежных распределительных сетей в условиях открытого воздуха и является оптимальным решением для:

• Прокладки магистральных и абонентских линий кабельного телевидения (CATV) на улице.

• Организации систем видеонаблюдения (CCTV) на открытых территориях.

• Создания распределительных сетей для спутникового (DVB-S2) и эфирного телевидения вне помещений.

• Передачи высокочастотных сигналов в диапазоне 5–1000 МГц.

Преимущества продукта

1. Надежная защита для наружного применения: Ключевое преимущество этой модификации — внешняя оболочка из полиэтилена (PE), в отличие от ПВХ у стандартной версии. Полиэтиленовая оболочка черного цвета обеспечивает высокую устойчивость к ультрафиолетовому излучению, влаге, пыли и перепадам температур, что гарантирует долговечность кабеля при эксплуатации на открытом воздухе. Температура эксплуатации составляет от -20°C до +50°C.

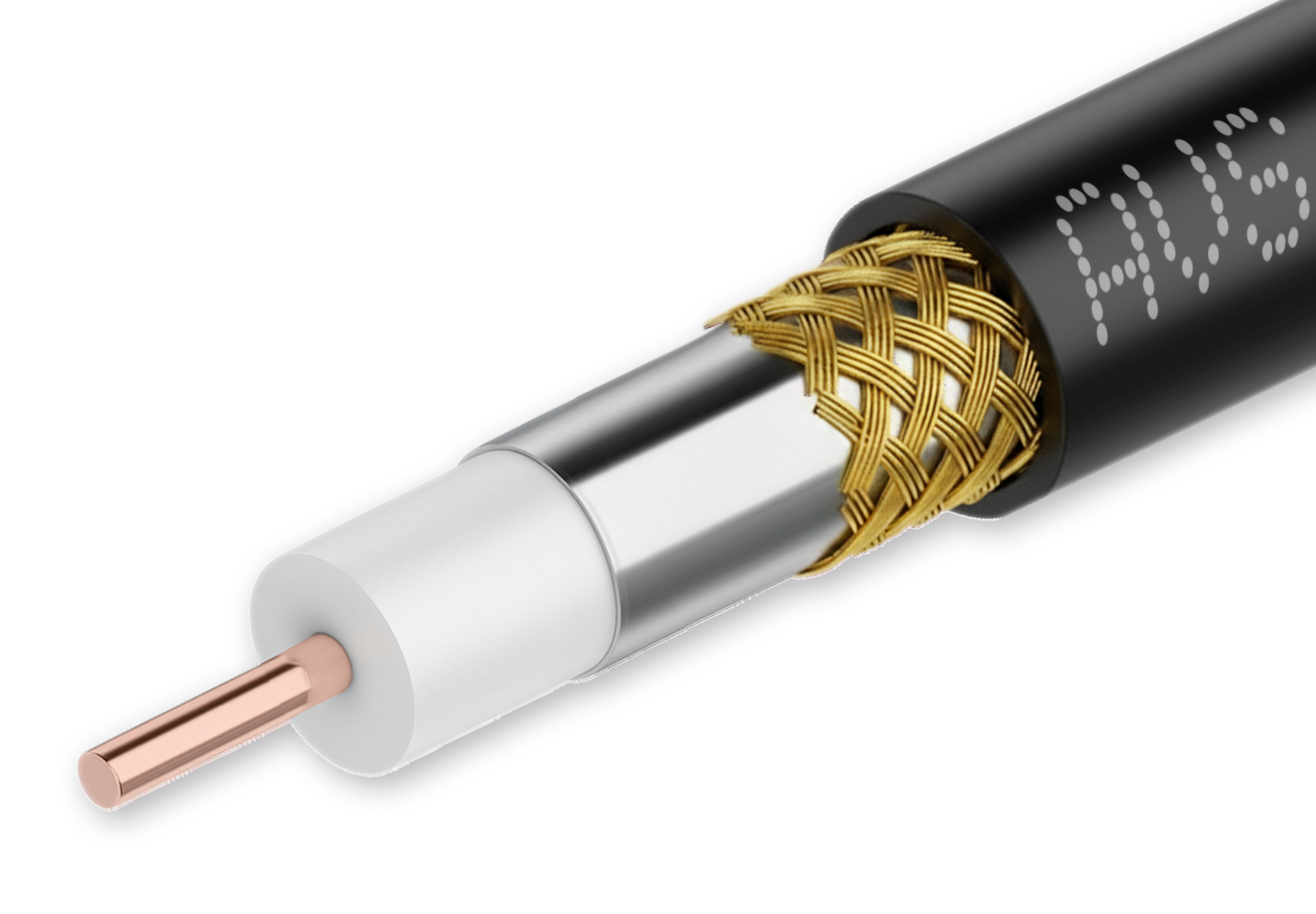

2. Высокое качество передачи сигнала: Центральный проводник изготовлен из омедненной стали (CCS), что обеспечивает хорошую проводимость на высоких частотах благодаря скин-эффекту. Изоляция из вспененного полиэтилена и двойной экран обеспечивают минимальное затухание сигнала в частотном диапазоне до 1000 МГц.

3. Надежная защита от помех: Двойное экранирование, состоящее из алюминиевой фольги и плотной оплетки из омедненных алюминиевых проволок, эффективно подавляет внешние электромагнитные наводки. Это критически важно для уличных линий, проходящих вблизи силовых кабелей и других источников наводок.

4. Удобство монтажа: Кабель обладает оптимальной гибкостью для прокладки в различных условиях. Температура монтажа составляет от 0°C до +20°C.

Как правильно прокладывать коаксиальный кабель

Соблюдение простых правил монтажа гарантирует максимальную передачу сигнала и долговечность линии:

1. Радиус изгиба. Не перегибайте кабель под острым углом. Минимальный радиус — ≥5 внешних диаметров (~34 мм). Резкие заломы деформируют диэлектрик и нарушают волновое сопротивление 75 Ом.
2. Удаление от силовых линий. Не прокладывайте параллельно проводам 220В ближе 20–30 см. При пересечении располагайте линии строго под углом 90° для минимизации электромагнитных наводок.
3. Фиксация. Используйте пластиковые клипсы, дюбель-скобы или кабель-каналы. Не затягивайте стяжки туго — это сдавливает экран и ухудшает защиту от помех.
4. Разделка и монтаж. Снимайте изоляцию стриппером для RG-6. Аккуратно отогните оплётку назад, не повредив фольгу. Вставьте центральную жилу в F-разъём до упора, убедитесь, что оплётка не касается жилы, и плотно закрутите резьбу.
5. Финальная проверка. После сборки подключите кабель к ТВ или ресиверу. Убедитесь в стабильном уровне сигнала и отсутствии артефактов изображения перед окончательным закреплением трассы.

Технические характеристики

Цена. Купить оптом. Производство на заказ.

Мы являемся производителем патч-кордов, что позволяет нам предлагать выгодные цены как для розничных покупок, так и для масштабных оптовых поставок.

• Розничная цена: Уточняйте у менеджеров.

• Оптовая цена: предоставляются персональные скидки в зависимости от объема партии. Работаем с монтажными и торговыми организациями.

• Производство на заказ: На этом продукте наши возможности не заканчиваются. Мы изготавливаем патч-корды любых длин и цветов под ваши индивидуальные требования. Если вам нужны нестандартные размеры, другие типы кабелей или специфическая маркировка, свяжитесь с нашим отделом продаж.

Для оформления заказа или получения коммерческого предложения свяжитесь с нами по телефону 8 (800) 777-52-71 или через форму обратной связи.
