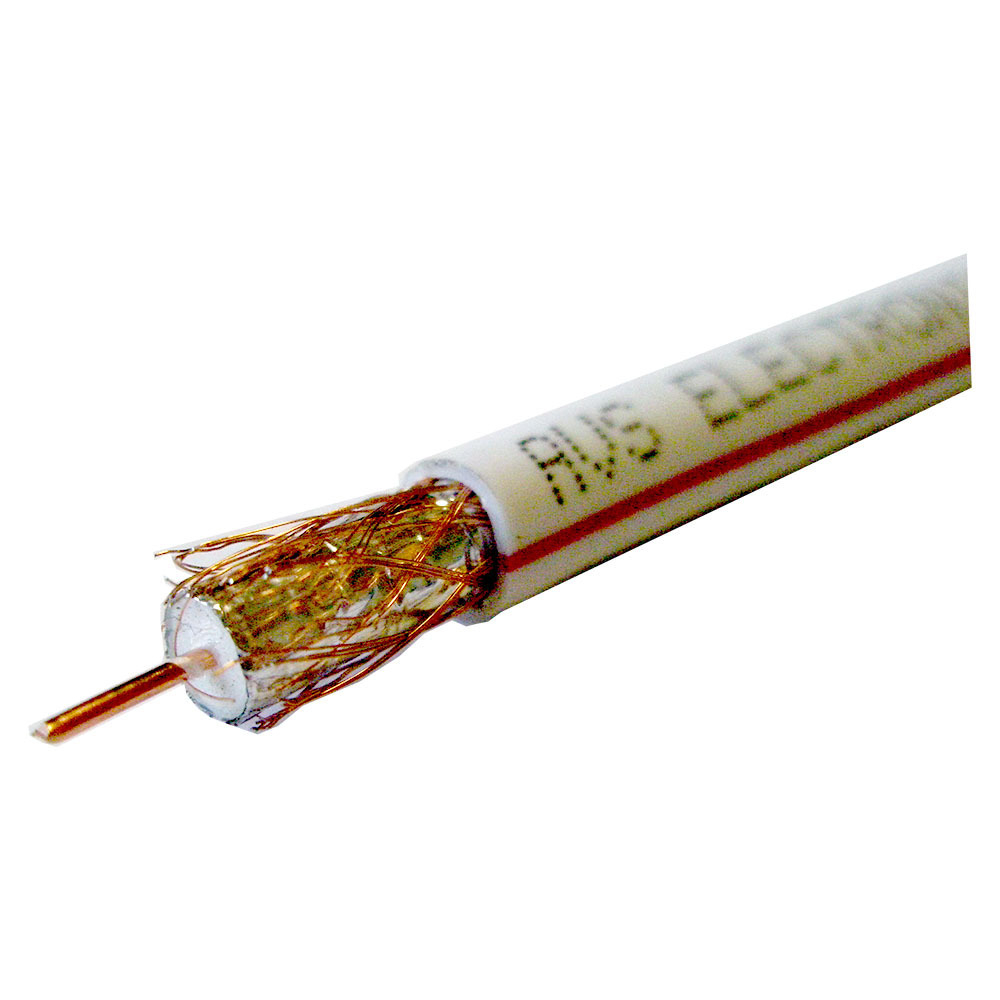

Коаксиальный кабель SAT 50E 10 м
Назначение и применение
Коаксиальный кабель SAT-50E — это универсальный радиочастотный кабель с волновым сопротивлением 75 Ом, предназначенный для профессионального монтажа систем передачи сигналов внутри помещений (indoor). Он является популярным решением для:
-
Подключения спутникового (DVB-S2) и кабельного телевидения, включая системы HDTV .
-
Организации каналов для систем видеонаблюдения (CCTV) с аналоговыми и AHD камерами .
-
Создания распределительных сетей эфирного цифрового телевидения (DVB-T2) .
-
Обеспечения стабильной работы в частотном диапазоне 5-1000 МГц .
Преимущества продукта
-
Высокое качество передачи сигнала: центральный проводник выполнен из омедненной стали (CCS) вместо чистой меди. Это позволяет значительно снизить стоимость кабеля без критической потери качества сигнала, что делает его доступным выбором для большинства бытовых и стандартных профессиональных задач.
-

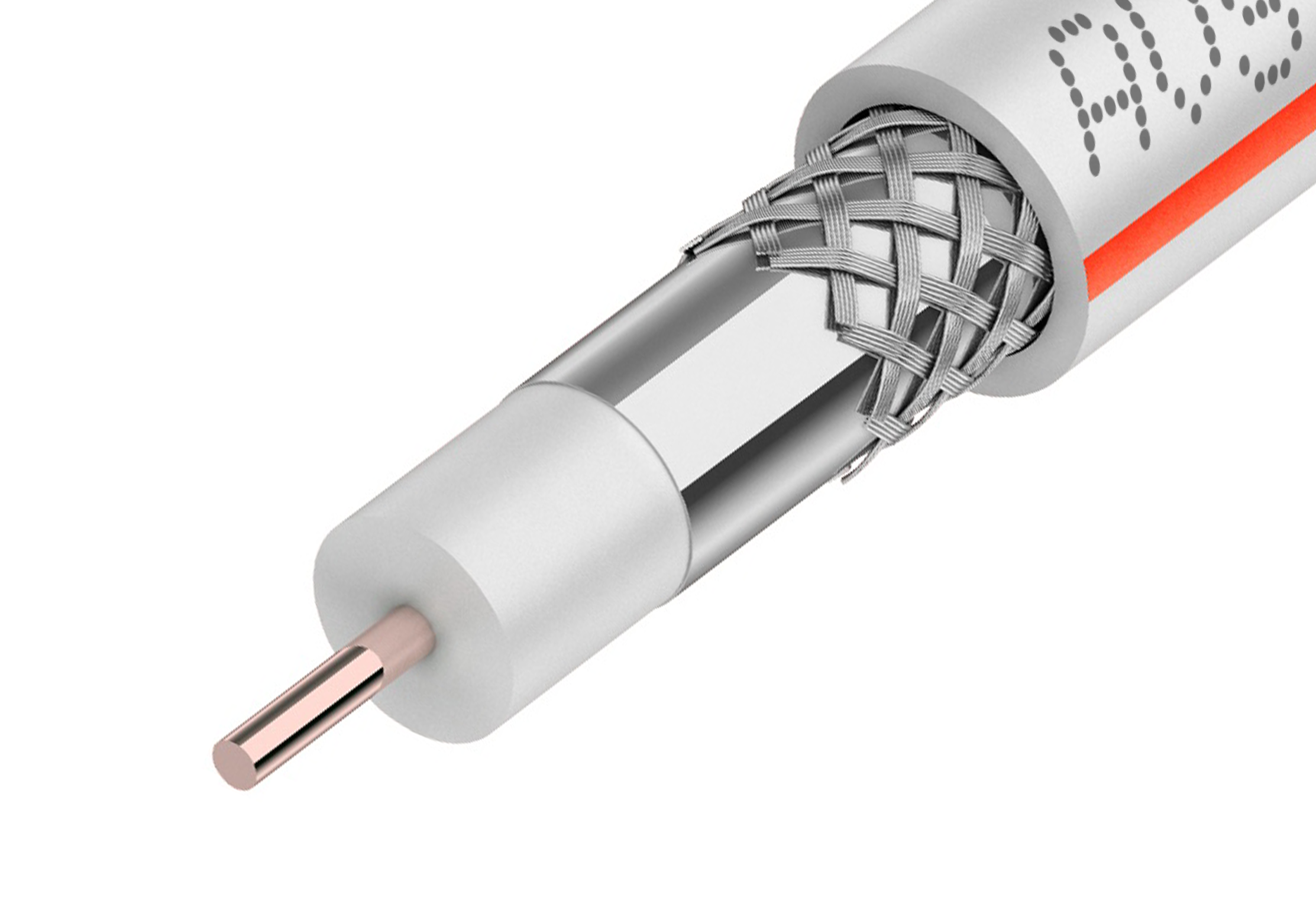

Надежная защита от помех: Двойное экранирование, состоящее из алюминиевой фольги и плотной алюминиевой оплетки, эффективно подавляет внешние электромагнитные наводки.
-
Прочная и долговечная конструкция: Внешняя оболочка из негорючего ПВХ (PVC) белого цвета надежно защищает кабель от механических повреждений . Кабель рассчитан на длительный срок службы и сохраняет рабочие характеристики в широком диапазоне температур от -40°C до +60°C .
-
Удобство монтажа: Кабель обладает оптимальной гибкостью и легкостью для прокладки в кабель-каналах, за фальшпотолками и внутри стен.
Как правильно прокладывать коаксиальный кабель
Соблюдение простых правил монтажа гарантирует максимальную передачу сигнала и долговечность линии:
- Радиус изгиба. Не перегибайте кабель под острым углом. Минимальный радиус — ≥5 внешних диаметров (~34 мм). Резкие заломы деформируют диэлектрик и нарушают волновое сопротивление 75 Ом.
- Удаление от силовых линий. Не прокладывайте параллельно проводам 220В ближе 20–30 см. При пересечении располагайте линии строго под углом 90° для минимизации электромагнитных наводок.
- Фиксация. Используйте пластиковые клипсы, дюбель-скобы или кабель-каналы. Не затягивайте стяжки туго — это сдавливает экран и ухудшает защиту от помех.
- Разделка и монтаж. Снимайте изоляцию стриппером для RG-6. Аккуратно отогните оплётку назад, не повредив фольгу. Вставьте центральную жилу в F-разъём до упора, убедитесь, что оплётка не касается жилы, и плотно закрутите резьбу.
- Финальная проверка. После сборки подключите кабель к ТВ или ресиверу. Убедитесь в стабильном уровне сигнала и отсутствии артефактов изображения перед окончательным закреплением трассы.

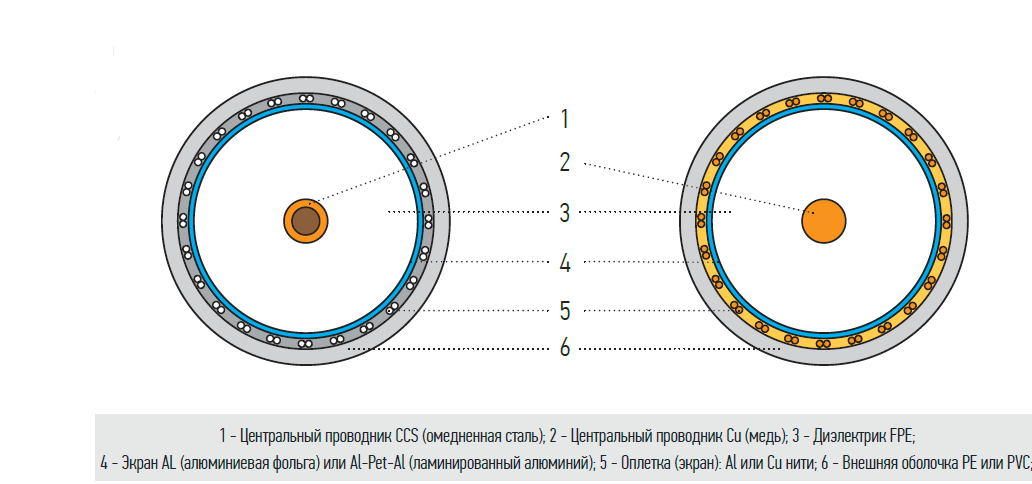

Технические характеристики
| Параметр | Значение |
|---|---|
| Тип кабеля | Коаксиальный SAT-50 (75 Ом) |
| Волновое сопротивление | 75 Ом |
| Материал центрального проводника | Омедненная сталь (CCS), одножильный (solid) |
| Материал диэлектрика | Вспененный полиэтилен (PEG) |
| 1-й экран | Алюминиевая фольга, 100% перекрытие |
| Материал внешней оболочки | ПВХ (PVC) |
| Цвет оболочки | Белый |
| Длина кабеля | 10 метров |
| Температура эксплуатации | От -20°C до +60°C |
| Поддерживаемые приложения | Спутниковое/кабельное ТВ, видеонаблюдение, HDTV |
Цена. Купить оптом. Производство на заказ.
Мы являемся производителем патч-кордов, что позволяет нам предлагать выгодные цены как для розничных покупок, так и для масштабных оптовых поставок.
-
Розничная цена: Уточняйте у менеджеров.
-
Оптовая цена: предоставляются персональные скидки в зависимости от объема партии. Работаем с монтажными и торговыми организациями.
-
Производство на заказ: На этом продукте наши возможности не заканчиваются. Мы изготавливаем патч-корды любых длин и цветов под ваши индивидуальные требования. Если вам нужны нестандартные размеры, другие типы кабелей или специфическая маркировка, свяжитесь с нашим отделом продаж.
