UTP4 CAT6 23AWG Cu RIPO, 100m

Нет в наличии
Описание

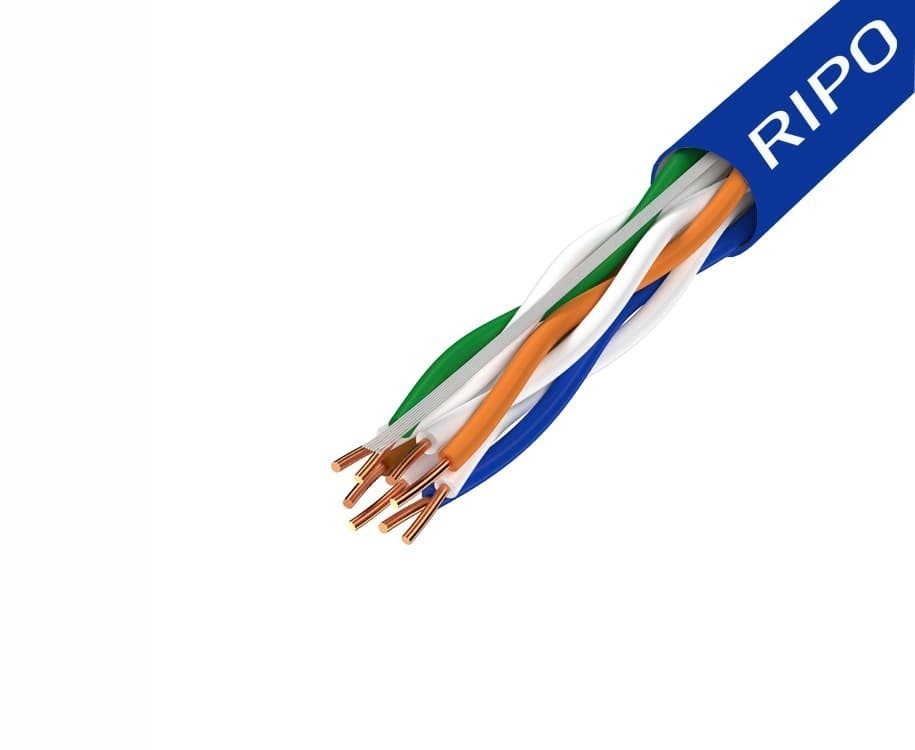

305UTP4 CAT6 23AWG Cu RIPO неэкранированный, одножильный, медный, 4-парный, классифицированный по улучшенной категории 6 (полоса частот 250 МГц). Каждый проводник изолирован полиэтиленом высокой плотности с цветовой идентификацией. В середине кабеля проходит крестообразный разделитель – сепаратор.

Применение

Данный кабель UTP используется при монтаже сетей в домашних условиях, а также небольших сетей в малых офисах. В основном применяется в помещениях, где воздействие стороннего электромагнитного излучения будет минимально.

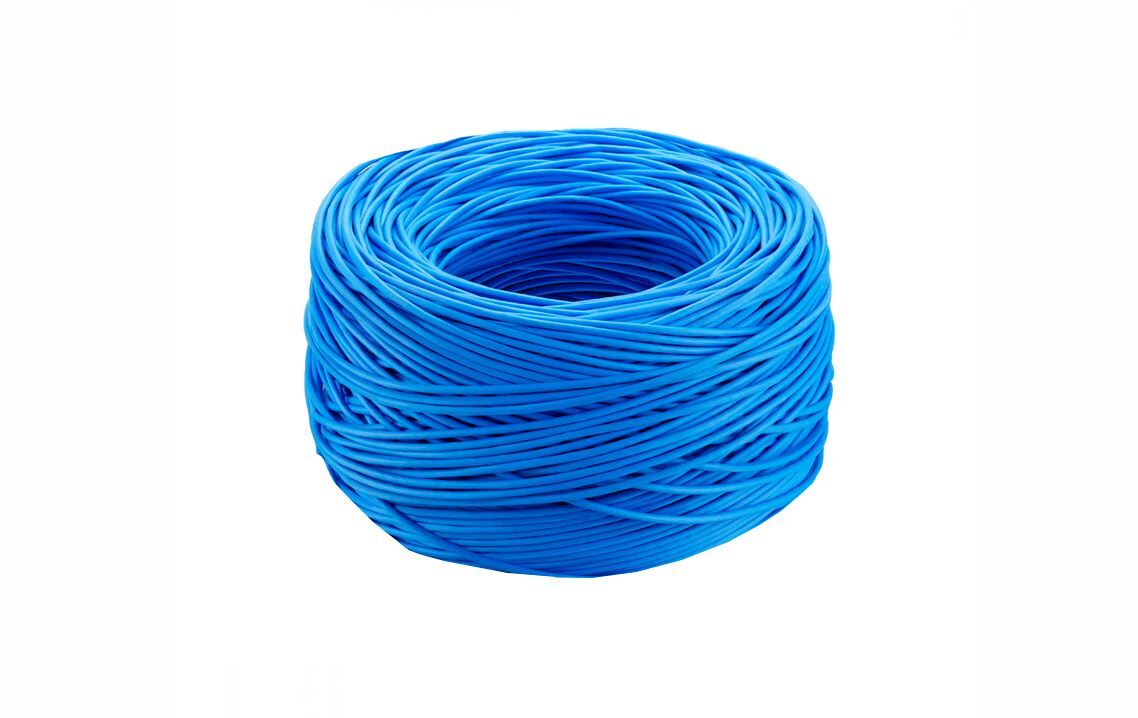

Каждая бухта имеет длину 100 метров. Обозначение кабеля UTP складывается из типа, указания категории и структуры сердечника (число пар и диаметр токопроводящей жилы в мм). Если кабель имеет жилы по американскому дюймовому стандарту диаметров, то вместо диаметра часто указывается номер AWG (номеру 23 соответствует диаметр жилы приблизительно 0,57мм). Внешние оболочки кабелей могут выполняться из различных материалов, в том числе и негорючих. Наиболее типовая оболочка для горизонтальных кабелей представляет собой трубку из поливинилхлоридного пластиката серого цвета с добавкой мела для лучшего обламывания при разделке.
Требования к конкретным кабелям UTP устанавливаются в документации производителей. Однако основные параметры должны соответствовать требованиям стандартов ISO/IEC 11801 и TIA/EIA-568-A. Скорость передачи сигнала равна 10 Гбит/с (до 55 метров).

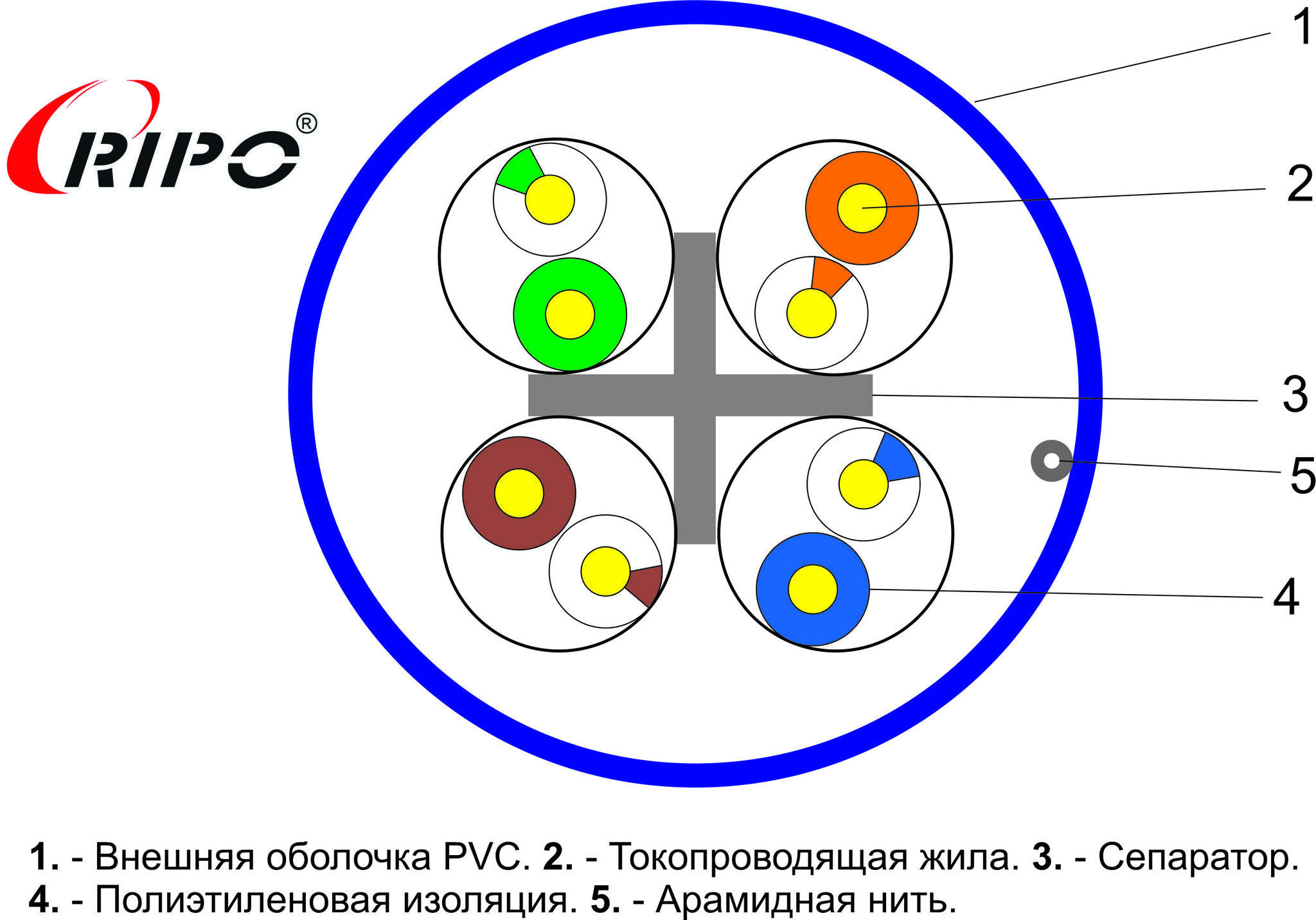

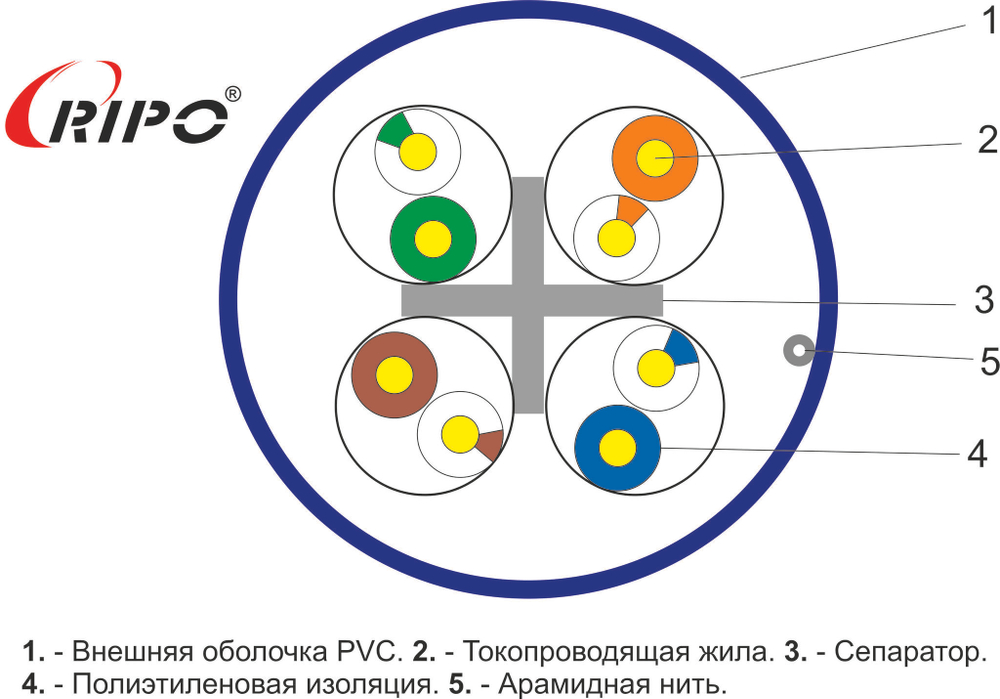

Конструкция

  • Проводник - проволока из мягкой отожженной электролитической меди.
  • Диаметр проводника – 0,57мм (23AWG).
  • Внешняя оболочка – поливинилхлорид.
  • Изоляция жил – полиэтилен.
  • Толщина изоляции – 0,2мм.
  • Общий диаметр кабеля - 6,2мм.
  • Внешний диаметр оболочки – 0,35мм.
  • Разрывной шнур – есть.
  • Температурный режим эксплуатации -50 °C.. + 60 °C.
  • Длина провода на бухте – 100м.

Электрические характеристики

  • Проба на искру - 2,5 кВ.
  • Сопротивление на частоте 0.772-110 МГц - 85-115 Ом.
  • Дисбаланс сопротивления - 5%.
  • Емкостный дисбаланс пары по отношению к земле - 330 пФ/100м.
  • Максимальная рабочая емкость - 5,6 нФ/м.

Особенности монтажа

Самое главное правило при монтаже кабеля utp категории 6е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля UTP категории 6е витой пары.
Посмотреть весь ассортимент витой пары кабелей UTP 4.

Показать полностью Свернуть
Характеристики
Торговая марка
Ripo
Материал проводника кабеля
CU
Длина
100м
Экранирование
Нет
Категория
6
Среда эксплуатации
внутри помещений (indoor)
