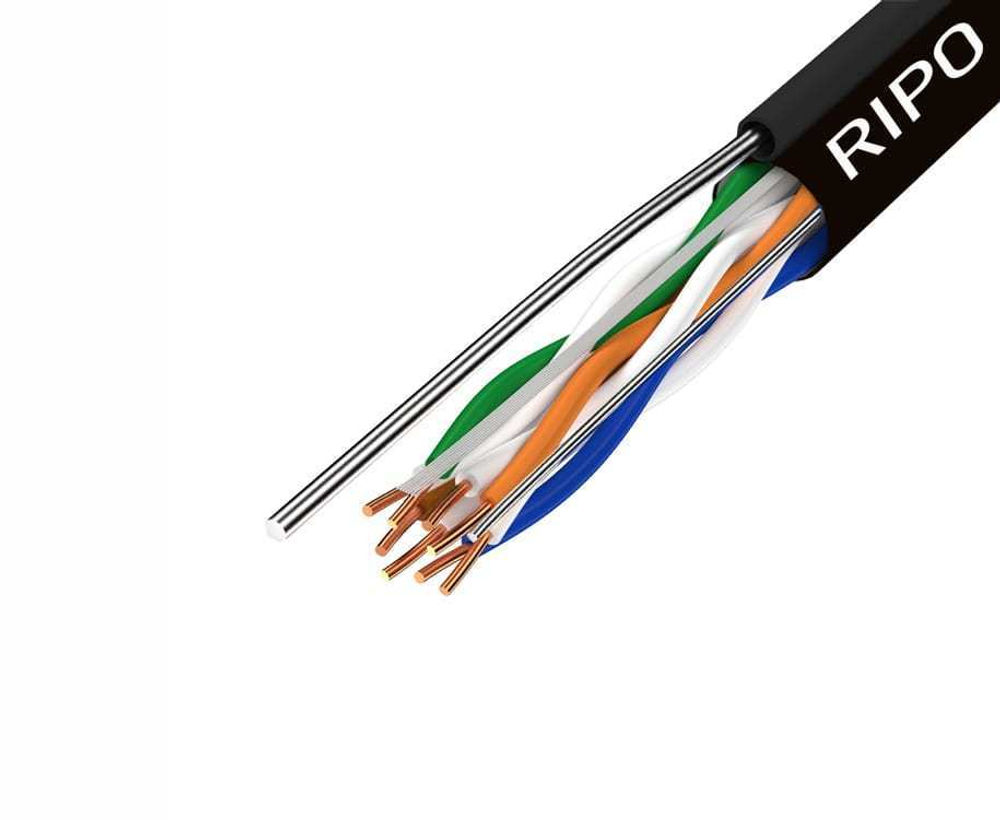

UTP 4 CAT5E 24AWG Cu outdoor с одножильным тросом Ripo - неэкранированный, моножильный, медный, 4-парный, классифицированный по улучшенной категории 5Е. Токопроводящие жилы изолированы друг от друга полиэтиленовой оболочкой. Узнать цену UTP 4.
UTP 4 CAT5E 24AWG Cu outdoor с одножильным тросом Ripo - неэкранированный, уличный, моножильный, медный, 4-парный, классифицированный по улучшенной категории 5Е. Токопроводящие жилы изолированы друг от друга полиэтиленовой оболочкой. Узнать цену UTP 4.
Применение
Данный кабель UTP используется при монтаже сетей, находящихся вне помещений. В основном применяется там, где воздействие стороннего электромагнитного излучения будет минимальным.
Каждая бухта имеет длину 305 метров. Обозначение кабеля UTP складывается из типа, указания категории и структуры сердечника (число пар и диаметр токопроводящей жилы в мм). Если кабель имеет жилы по американскому дюймовому стандарту диаметров, то вместо диаметра часто указывается номер AWG (номеру 24 соответствует диаметр жилы приблизительно 0,51мм). Внешние оболочки кабелей могут выполняться из различных материалов, в том числе и негорючих.
Требования к конкретным кабелям UTP устанавливаются в документации производителей. Однако основные параметры должны соответствовать требованиям стандартов ISO/IEC 11801 и TIA/EIA-568-A. Высокоскоростная передача данных без потери качества.

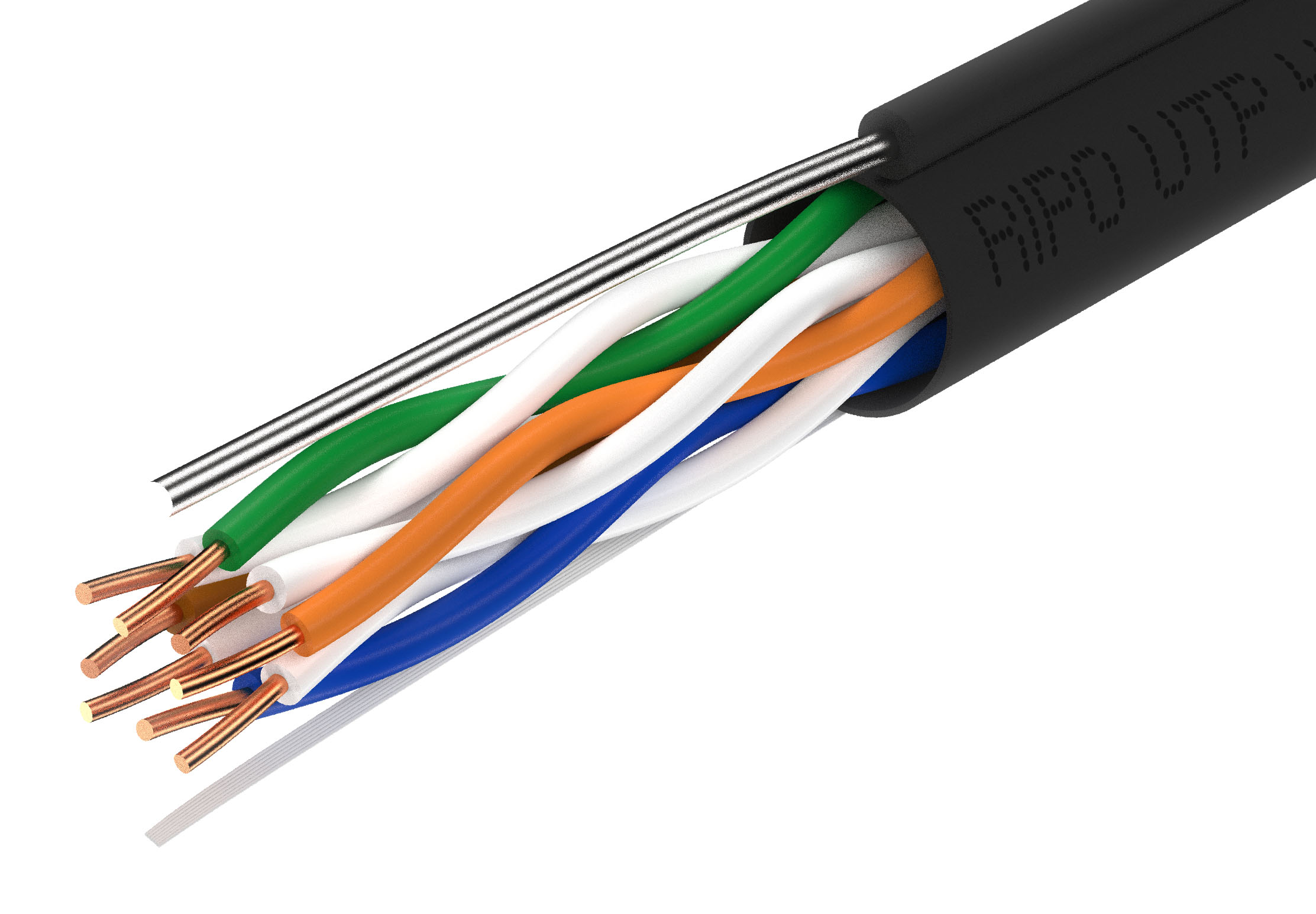

Конструкция
- Среда эксплуатации - outdoor
- Толщина изоляции – 0,2мм
- Код цвета данного кабеля по ГОСТ 28763 - BK (цвет черный)
- Кабель одножильный (solid)
- Общепринятое название - UTP (без экрана)
- Обозначение по ISO/IEC 11801 - U/UTP (общий экран и экран для пар отсутствуют)
- Диаметр проводника - 24 AWG
- Общий диаметр кабеля - 5,4мм
- Трос – скрученный из стальных оцинкованных проволок
- Диаметр троса - 1,95мм
- Температура прокладки от -10°C.. +50°C
- Рабочая температура от -40°C.. +60°C
- Длина провода на бухте - 305м
- Категория: 5e
- Полоса пропускания: 100 МГц
- Количество пар: 4
- Материал проводников: Медь
- Тип проводников: Одножильный
- Диаметр проводников: 0,46 ± 0,01 мм
- Материал изоляции проводников: Полиэтилен высокой плотности (HDPE)
- Материал внешней оболочки: Полиэтилен (PE)
- Применение: Для внешней прокладки
- Цвет оболочки: Черный
- Защитная пленка: Полиэстер (PET)
- Разрывная нить: Есть
- Радиус изгиба при прокладке: Не менее 8-ми диаметров кабеля
- Радиус изгиба при эксплуатации: Не менее 4-х диаметров кабеля
- Волновое сопротивление: 100 ± 15 Ом
- Погонное сопротивление (DC): ≤ 115 Ом/км
- Длина: 305 м
- Соответствие стандартам: Соответствует требованиям стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
- Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T,
- ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
- Диапазоны температур: Хранение от -40 до +60 °C. Прокладка от 0 до +50 °C. Эксплуатация от -40 до +60 °C

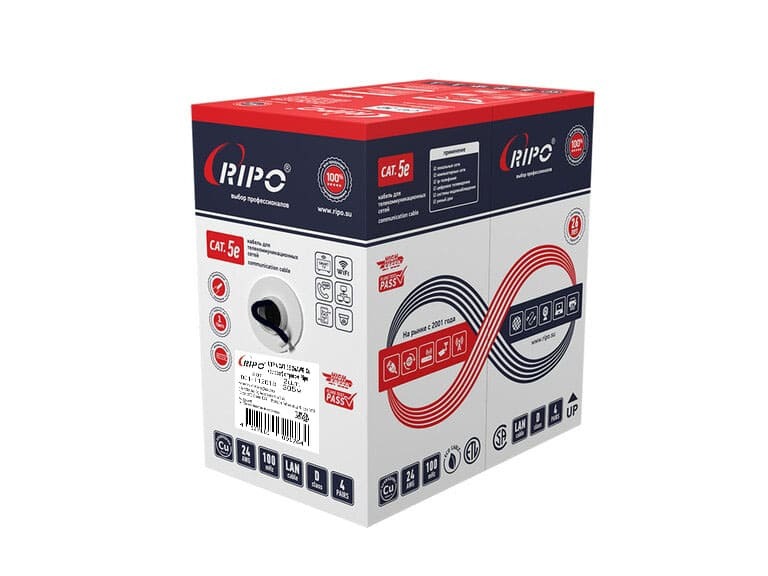

- Упаковка: Индивидуальная - картонная коробка / по 2 упаковки в общей коробке
- Гарантия: 1 год
Электрические характеристики
- Макс. сопротивление проводника при температуре 20°С < 9,5 Ом / 100м.
- Дисбаланс сопротивления - 5%.
- Емкостный дисбаланс пары по отношению к земле - 330 пФ/100м.
- Максимальная рабочая емкость - 5.6 нФ/м.
- Проба на искру - 2,5кВ.
Особенности монтажа
Самое главное правило при монтаже кабеля utp категории 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля UTP категории 5е витой пары.
